Інтерфейсні модулі для контролерів серій E8, Merlin, Lago






Tелефонний перемикач TFS. За допомогою телефонного перемикача система опалення може перемикатися з поточного режиму в режим в режим опалення.
Телефонний перемикач TFS підключається до контролера системи опалення через роз’єм, призначений для підключення блоку дистанційного керування FBR2 (контакти 2 і 3), з іншого боку він підключається до телефонної лінії через роз’єм RG11.
При замиканні контактів 2 і 3 відповідного роз’єму, що відноситься до нього, опалювальний контур перемикається в режим опалення. Також включається підготовка гарячої води. Коли контакти розмикаються, регулятор повертається до роботи за заданою програмою нагріву. Тій програмі, яку підтримував контролер до перемикання в режим опалення. Якщо контур опалення керується дистанційно з модуля Merlin ВМ, то телефонний перемикач повинен бути підключений до даного модулю. Один телефонний перемикач TFS дозволяє керувати 4 опалювальними контурами системи опалення або іншими виконавчими механізмами, які мають керуючі контактні групи типу «сухий контакт».
![]() |
TFS. Інструкція з монтажу та експлуатації (ред. 09.03) |
Комунікаційний модуль CoCo-PC Active. Призначений для підключення комп’ютера до контролерів серій E8, Merlin, Lago. Використовується для програмування і моніторингу роботи вищевказаних контролерів при безпосередньому підключенні, а також при віддаленій роботі за допомогою використання GSM і провідних телефонних каналів передачі даних з відповідними модемами (дротовими або GSM).
Будь-який з контролерів системи опалення серій E8, Merlin, Lago по шині CAN з’єднується з комунікаційним модулем CoCo-PC Active, який в свою чергу, через інтерфейс RS232 з’єднується з комп’ютером (безпосередньо або через модеми), на якому встановлена програма ComfortSoft, за допомогою якої , власне, і відбувається управління роботою і моніторинг контролера. Тип використовуваних модемів залежить від виду каналу передачі даних (GSM, провідна телефонна лінія ТМЗК).
Кабель-адаптер з оптичним інтерфейсом. Призначений для підключення комп’ютера до контролерів серій E8.
Використовується для програмування і моніторингу роботи вищевказаних контролерів при безпосередньому підключенні.
Через оптичний вихід адаптер підключається до контролера типу Е8 і через інтерфейс RS232 з’єднується з комп’ютером, на якому встановлена програма ComfortSoft, за допомогою якої, власне, і відбувається управління роботою і моніторинг контролера.
Програма ComfortSoft працює під управлінням операційної системи Windows XP і дозволяє в інтерактивному режимі налаштувати кожен параметр контролерів серій Е8, Merlin, Lago і проводити моніторинг роботи контролера (відображення режимів роботи підключених котлів, насосів, триходових кранів та інших виконавчих пристроїв, індикація значень всіх параметрів, заданих і поточних температур і т.д.).
![]() |
CoCo-PC Active. Інструкція з монтажу та експлуатації (ред. 05.13) |
Інтерфейсний модуль CoCo OT/CAN 0..10V. Призначений для управління теплогенераторами, що мають зовнішній інтерфейс OpenTherm (OT) або 0-10 V. Може працювати з контролерами Е8.5064, Е8.4401, Merlin 5064.

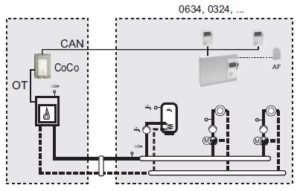

Інтерфейсний модуль CoCo OT/CAN 0..10V підключається до контролера опалення через шину CAN. Контролер може керувати одним котлом як по шині OT, так і за допомогою інтерфейсу 0-10 В.
При управлінні контролером каскадом котлів для кожного котла необхідний окремий модуль CoCo OT/CAN. Режим роботи адаптера (ОТ/0-10V, один котел/каскад), параметри управління 0-10V задаються DIP перемикачами.
Є досвід сполучення з котлами Viessmann Vitodens 100 W по шині OT, при цьому контролер управляє, вбудованим в цей котел, контуром підготовки гарячої води.
![]() |
CoCo OT/CAN 0..10V. Інструкція з монтажу та експлуатації (ред. 05.16) |
![]() |
CoCo OT/CAN. Інструкція з монтажу та експлуатації (ред. 03.10, англ) |
