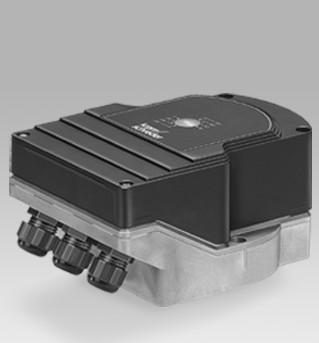

Сервоприводи Kromschroder IC20, IC30, IC40, IC50

Сервоприводи IC застосовуються в якості виконавчих механізмів для дросельних заслінок типу BVA, BVG, BVH, BVHS і інших заслінок, виробництва фірми Кромшродер,  та самостійного застосування (за умови установки спеціальних адаптерів).
Приводи IC20, IC30, IC50 застосовуються при необхідності точного регульованого керування дросельними заслінками.

Тип сервопривода IC20 IC50 IC30
Напруга живлення ~120 В, ~230 В ~24 B, ~120 В, ~230 В ±24 B
Обертаючий момент 2,5; 3,0 3,0… 30,0 3,0
Кут повороту 0… 90°
Керування трьохточкове дискретне (відкриття / закриття);
аналогове безперервне 0 (4) … 20 мА або 0 … 10 В
трьохточкове дискретне (відкриття / закриття)
Час повороту, с 7,5 … 60 3,7 … 60 30; 60
Підключення до електромережі
2,5 мм2 (одножильний дріт)
4,0 мм2 (багатожильний дріт)
2,5 мм2 (багатожильний дріт)
Робоча температура –20 … +60 °C –15 … +60 °C
Клас захисту IP65

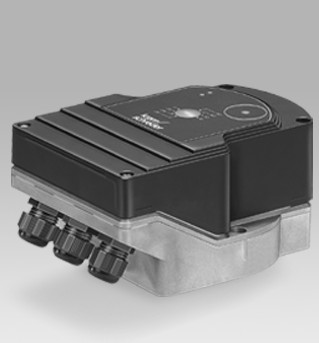

Виконавчі механізми IC 40 призначені для безперервного і ступеневого регулювання потужності пальників. Один з 23 режимів роботи (тип управління, час повороту) попередньо програмується.

Напруга живлення   ~100 … 230 В
Обертаючий момент   2,5; 3,0 Нм
Кут повороту   0° … 90°, регулюється з точністю 0.05%
Керування двухточкове дискретне (відкриття / закриття);
трьохточкове дискретне (відкриття / закриття);
аналогове безперервне 4 … 20 мА
Час повороту, с   4,5 … 76,5
Підключення до електромережі  2,5 мм2 (одножильні)
4,0 мм2 (багатожильні)
Входи  2 дискретних ±24 В або ~100 … 230 В
1 аналоговий вхід 4 … 20 мА
Виходи   2 дискретних у вигляді перемикаючих реле
Робоча температура   –20 … +60 °C
Клас захисту   IP65
pdf icon Опис (IC20, IC30, IC50, ред. 01.17, англ.)
pdf icon Опис (IC40, ред. 02.16, англ.)
pdf icon Технічна інформація (IC20, IC30, IC50, ред. 01.17, англ.)
pdf icon Технічна інформація (IC40, ред. 07.18, англ.)
pdf icon Технічная інформація (IC20, IC40, ред. 06.07)
pdf icon Інструкція з експлуатації (IC20, ред. 08.19)
pdf icon Інструкція з експлуатації (IC30, ред. 09.17)
pdf icon Інструкція з експлуатації (IC40, ред. 07.18)
pdf icon Інструкція з експлуатації (IC40, ред. 07.18, англ.)
pdf icon Інструкція з експлуатації (IC50, ред. 02.16)

Демонстрація різних режимів роботи сервоприводів Kromschroeder типу IC:

  • Різні режими управління приводами IC20 і IC40
  • Робота приводу IC40 з дросельною заслінкою BVG
