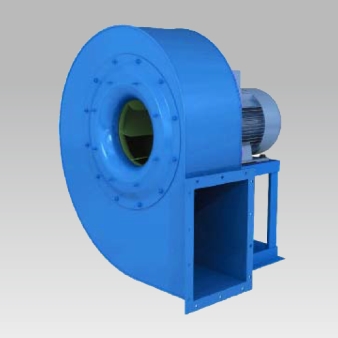

Середньонапірні відцентрові вентилятори Savio SLU (400 – 67000 м³/год; 420 – 5400 Пa)

Savio SLU — серія середньонапірних відцентрових вентиляторів з прямим приводом, які застосовуються для переміщення пилу та диму, змішаних з повітрям. Вентилятори SLU використовуються в системах транспортування деревного пилу та стружки (крім волокнистих матеріалів), у машинобудівних виробництвах для всмоктування металевої стружки, у пневмотранспорті цементних, керамічних, млинів, комбікормових, шкіряних, ливарних заводів, у текстильній та хімічній промисловості. Загалом усюди, де необхідно переміщати брудне повітря в системах з низьким та середнім опором повітряного тракту. Корпус вентилятора виготовлений із товстої оцинкованої сталі. Робоче колесо із привареними назад загнутими лопатками виконано з товстої листової сталі. Двигун із прямою передачею крутного моменту на робоче колесо (колесо на валу двигуна). Ці вентилятори характеризуються дуже пологою кривою споживаної потужності, що дозволяє не перевантажувати двигун навіть при роботі з відкритими повітрозабірниками.
Максимальна температура середовища для вентиляторів SLU стандартної конструкції + 80°C. Для температур не більше +150 °C вентилятори оснащуються подовженим валом, вентилятором, що охолоджує, і поставляються з жаростійким забарвленням.
  • Продуктивність: від 400 до 67000 м³/год;
  • Загальний тиск: від 420 до 5400 Па;
  • Потужність електродвигуна: від 1,1 до 132 кВт.

Корпус вентилятора виготовлений на заклепках із товстої оцинкованої сталі. Робоче колесо — зварене, сталеве, із загнутими назад лопатями дугоподібного профілю.
Виконання електродвигуна B3, 50 Гц, 230/400 для потужності до 4 кВт і 400/690 для більш високих номіналів.

Для вибору вентилятора необхідно знати його робочу точку: об’ємну витрату, тиск/розрядження, тип і температуру середовища. Задана робоча точка вентилятора може бути забезпечена підбором відповідної моделі. У таблицях технічної інформації наведені характеристики вентиляторів відповідають щільності робочого середовища (повітря) ρ=1,226 кг/m³ при температурі 15 °C та тиску 760 мм. рт. ст. Якщо задана температура робочого середовища відрізняється від 15 °C, для використання цих характеристик при підборі вентилятора необхідно перерахувати необхідний тиск при 15 °C: Р0=Рз(273+Тз)/(273+15).

Доступні моделі вентиляторів: SLU 221, SLU 251, SLU 281, SLU 312, SLU 311, SLU 352, SLU 351, SLU 402, SLU 401, SLU 452, SLU 451, SLU 502, SLU 501, SLU 562, SLU 561, SLU 631, SLU 712, SLU 802, SLU 801, SLU 902, SLU 901, SLU 1002, SLU 1001, SLU 1122, SLU 1121.
