Контролер Е8.0234

Контроллер E8.0234 гидравлическая схема

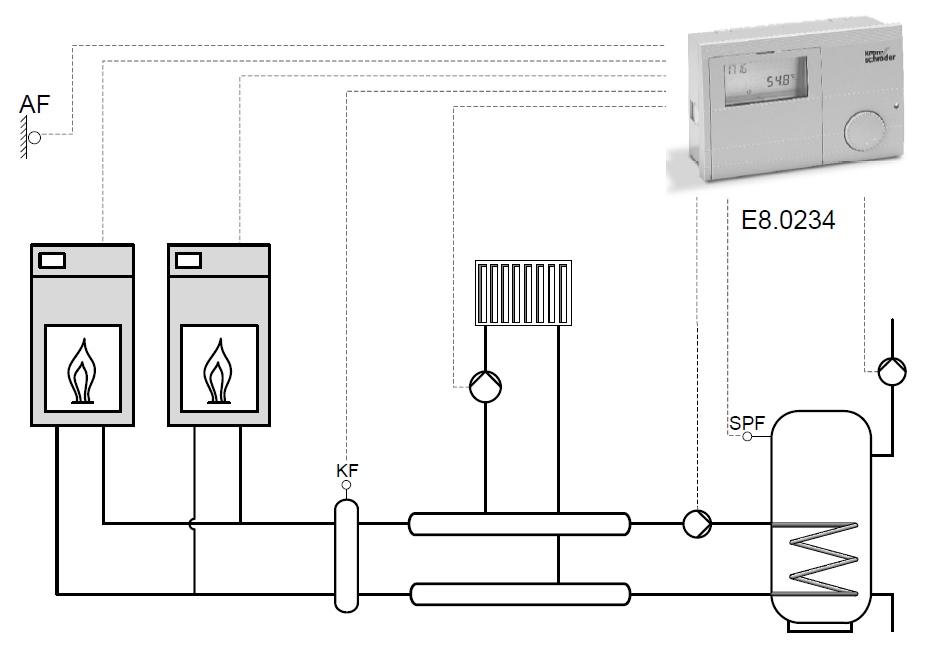

Контролер E8.0234, гідравлічна схема

Контролер Е8.0234 керує одним двоступінчастим або двома одноступінчастими теплогенераторами, одним прямим контуром радіаторного опалення і контуром підготовки ГВП з лінією рециркуляції. Для прямого опалювального контуру рекомендується підключення датчика кімнатної температури RFB/модуля дистанційного керування Lago FBR або Lago FB CAN. У цьому випадку буде забезпечуватися вимикання насоса системи опалення при досягненні заданої температури в приміщенні.

Особливості контролера:

  • погодозалежний режим роботи контуру опалення (температура в контурі змінюється в залежності від зовнішньої температури);
  • тижневі часові програми (Пн .. Нд), що налаштовуються для контура опалення, контура підготовки та рециркуляції гарячої води;
  • завдання протягом дня 3 інтервалів нагріву з різними температурами приміщення і зниженої температури (нічний режим);
  • можливість підключення дистанційних модулів керування з датчиком кімнатної температури;
  • можливе підключення твердопаливного котла або сонячної панелі (замість насоса рециркуляції);
  • захист системи опалення від замерзання;
  • захист теплогенератора від закипання (5 хвилинний вибіг насосів після відключення теплогенератора);
  • захист теплогенератора від перегріву (аварійний скид тепла в систему опалення);
  • захист всіх насосів від заклинювання (періодичне нетривале включення – один раз на 5 сек. протягом доби);
  • захист змішувачів від блокування (періодичне повне відкриття – один раз протягом доби);
  • автоматична перевірка допустимості значень параметрів всіх датчиків.
