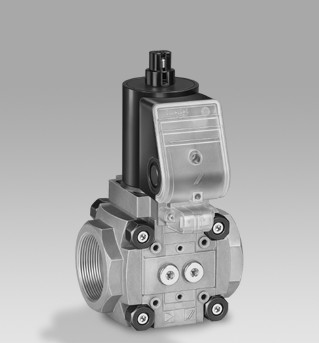

Електромагнітні клапани для газу Kromschroder VAS, VCS

Газовий електромагнітний клапан VAS застосовується в якості автоматичного запірного органу для систем регулювання подачі газу і повітря в різних газових установках.

Виконання:
VAS..L – виконання з демпфером
VAS..N – виконання без демпфера

Тип газу природний, зріджений (газоподібна фаза), біогаз, повітря
Ду від 10 до 125
Макс. робочий тиск 500 мбар
Обмеження максимальної витрати від 20 до 100 %
Регулювання пускової витрати газу (VAS..L) від 0 до 70%
Напруга живлення 230 В, 200 В, 120 В, 100 В, 24 В
Герметичність клапана клас А група 2 по EN 161 або EN 13611
Час відкриття клапана VAS..N – менше 1 с.
VAS..L – до 10 с.
Час закриття клапана менше 1 с.
Частота включення VAS..N – довільно
VAS..L – не менше 20 с. після виключення
Тривалість включення 100%
Ступінь захисту IP 65
Приєднання внутрішня різьба Rp по ISO 7-1
фланець по ISO 7005
Матеріал корпусу алюмінієвий сплав
Робоча температура від –20 до +60 °C
Електричні параметри 12 – 250В, 50/60 Гц, активне навантаження 0,1 … 3 А
Електричні параметри для 24 В 12 – 30 В±,  активне навантаження 0,002 …0,1 А
Захист від короткого замикання швидко діючий запобіжник до 6.3 A.

Електромагнітні клапани VAS мають різні приладдя: вимірювальні штуцери, датчики тиску, автомати контролю герметичності, байпасні й пілотні електромагнітні клапани. Модульна конструкція клапанів VAS дозволяє легко поєднувати їх в блоки клапанів. Наприклад: клапан VAS..N і клапан з демпфером VAS..L, клапан VAS і регулятор співвідношення VAG тощо.
