Датчики-реле давления для газа Kromschroder DG

Датчики-реле давления DG осуществляют контроль избыточного давления, разрежения или перепада давления газа в различных промышленных установках, где используются газ и воздух, например контроль давления після вентилятора и дифференциальное давление в системах горения топлива, контроль в системах вентилирования и кондиционирования воздуха.
Датчики-реле давления DG производят замыкание, размыкание или переключение контактов при достижении установленной точки срабатывания. Точка срабатывания настраивается с помощью ручного колесика.
избыточное
давление
разрежение
дифференциальное
давление
DG..B
газ, воздух или дымовые газы
DG..U
газ, воздух или дымовые газы
воздух или дымовые газы
воздух или дымовые газы
DG..H
DG..N
газ, воздух или дымовые газы
воздух или дымовые газы
воздух или дымовые газы
DG..I воздух или дымовые газы газ, воздух, дымовые газы воздух или дымовые газы
Обозначения датчиков-реле давления DG
DG — Датчик-реле давления газа
1,5..500 — Макс. настройка в мбар (от 6 мбар для DG..B, DG..U)
B
U
H
N
I
— для контроля избыточного давления
— для контроля разрежения,  избыточного или дифференциального давлений
— с блокировкой при повышении давления
— с блокировкой при понижении давления
— для контроля разрежения на газ
G — С позолоченными контактами
Электрическое подключение
-3
-4
-5
-6
-9
— с винтовыми клеммами
— с винтовыми клеммами, IP 65
— 4-полюсный штекер, без разъема
— 4-полюсный штекер, с разъемом
— 4-полюсный штекер, с разъемом, IP 65
K2
T
T2
N
— Красный/зеленый контрольный светодиод на 24 В=/~
— Синяя контрольная лампа на 230 В~
— Красный/зеленый контрольный светодиод на 230 В~
— Синяя контрольная лампа на 120 В~
A — Внешняя настройка (для DG..H, DG..N, DG..I)
Разблокировка DG..H и DG..N производится кнопкой на датчике после приведения давления в норму.
Технические характеристики
Тип газа природный, сжиженный (газообразная фаза), биогаз, воздух и дымовые газы
кислород, аммиак (специальные исполнения)
Макс. рабочее давление 600 мбар
Диапазоны срабатывания от 0.4 до 500 мбар
(в зависимости от модели)
Штуцеры подачи давления Rp 1/4″ — для избыточного давления
Rp 1/8″ — для давления разряжения
Материалы корпус — армированная пластмасса
основание — алюминиевый сплав AlSi
Степень защиты IP 54
Температура окружающей среды от -15 до +80 °C
Температура рабочей среды от -10 до +70 °C
Контактная нагрузка 0.05 — 5 A (для DG при напряжении 24 — 250 В)
0.01 — 1 А (для DG..G при напряжении 12 — 250 В)

Складские позиции:
84447300, Датчик-реле давления газа DG 10U-3, 1-10 mbar
84447350, Датчик-реле давления газа DG 50U-3, 2.5 — 50 mbar
84447500, Датчик-реле давления газа DG 150U-3, 30 — 150 mbar
84447550, Датчик-реле давления газа DG 500U-3, 100 — 500 mbar
84447100, Датчик-реле давления газа DG 6B-3, 0.4-6 mbar
84447200, Датчик-реле давления газа DG 50B-3, 2.5 — 50 mbar
84447400, Датчик-реле давления газа DG 150B-3, 30 — 150 mbar

Чтобы проверить минимальное давление срабатывания датчик DG может быть провентилирован во включенном состоянии с помощью предохранительного клапана PIA. При нажатии кнопки на корпусе клапана PIA давление газа на датчик давления уменьшается, и происходит срабатывание датчика, о чем свидетельствует характерный щелчок.
Небольшой объем газа во время тестирования сбрасывается в атмосферу.

pdf icon Техническая информация (ред. 03.21, англ.)
pdf icon Техническая информация (ред. 02.13)
pdf icon Инструкция по эксплуатации (DG..B, DG..U, ред. 11.22)

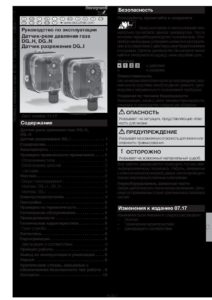

pdf icon Инструкция по эксплуатации (DG..H, DG..N, DG..I, ред. 06.22)
pdf icon Инструкция по эксплуатации (Клапан предохранительный PIA, ред. 02.18)

Демонстрация работы датчика-реле давления газа DG
