Регуляторы соотношения/давления/расхода Kromschroder VAG, VAD, VAV, VAH

Регулятор давления газа с электромагнитным клапаном VAD применяется для точного регулирования давления и надежного прекращения подачи газа и воздуха на газовые горелки и газопотребляющие приборы.
Тип газа природный, сжиженный (газообразная фаза), биогаз и воздух
Ду от 15 до 50
Максимальное входное давление 10 — 500 мбар
Выходное давление 2.5 — 25 мбар
20- 50 мбар
35 — 100 мбар
Напряжение питания 230 В, 120 В, 24 В
Герметичность клапана класс А по EN 161
Время открытия клапана < 0.5 с
Время закрытия клапана < 1 с
Рабочий цикл 100%
Присоединение фланец с резьбой Rp по ISO 7-1
Рабочая температура от –20 до +60 °C
Степень защиты IP 65
Материал корпуса алюминий
Модульная конструкция регуляторов давления VAD позволяет легко объединять их в компактные блоки клапанов VCD с электромагнитными клапанами VAS. Для регуляторов давления VAD доступны все принадлежности для клапанов VAS: измерительные штуцеры, датчики давления, автоматы контроля герметичности, байпасные и пилотные электромагнитные клапаны.
Регулятор соотношения VAG с электромагнитным клапаном применяется для точного регулирования соотношения давлений газ/воздух подаваемых на газовые горелки и газопотребляющие приборы и надежного прекращения подачи газа.
Тип газа природный, сжиженный (газообразная фаза), биогаз и воздух
Ду от 15 до 50
Максимальное входное давление 10 — 500 мбар
Выходное давление 0.5 — 100 мбар
Диапазон настройки выходного давления ±5 мбар
Соотношение давлений 1:1
Напряжение питания 230 В, 120 В, 24 В
Герметичность клапана класс А по EN 161
Время открытия клапана < 0.5 с
Время закрытия клапана < 1 с
Рабочий цикл 100%
Присоединение фланец с резьбой Rp по ISO 7-1
Рабочая температура от –20 до +60 °C
Степень защиты IP 65
Материал корпуса алюминий

Модульная конструкция регуляторов соотношения VAG позволяет легко объединять их в компактные блоки клапанов VCG с электромагнитными клапанами VAS. Для регуляторов соотношения VAG доступны все принадлежности для клапанов VAS: измерительные штуцеры, датчики давления, автоматы контроля герметичности, байпасные и пилотные электромагнитные клапаны.

Регулятор соотношения VAV с электромагнитным клапаном и с изменяемым соотношением давлений газ/воздух применяется для точного регулирования соотношения давлений газ/воздух подаваемых на газовые горелки и газопотребляющие приборы и надежного прекращения подачи газа.
Тип газа природный, сжиженный (газообразная фаза), биогаз и воздух
Ду от 15 до 50
Максимальное входное давление 10 — 500 мбар
Выходное давление 0.5…30 мбар
Управляющее давление воздуха 0.4…30 мбар
Управляющее давление камеры сгорания -20…20 мбар
Диапазон настройки выходного давления ±1.5 мбар
Соотношение давлений газ/воздух от 0.6:1 до 3:1
Напряжение питания 230 В, 120 В, 24 В
Герметичность клапана класс А по EN 161
Время открытия клапана < 0.5 с
Время закрытия клапана < 1 с
Рабочий цикл 100%
Присоединение фланец с резьбой Rp по ISO 7-1
Рабочая температура от –20 до +60 °C
Степень защиты IP 65
Материал корпуса алюминий
Регуляторы расхода VAH, VRH управляют скоростью потока газа в зависимости от переменного расхода воздуха при постоянном соотношении газ/воздух подаваемых на газовые горелки и газопотребляющие приборы. Кроме того, регулятор расхода VAH разработан как газовый электромагнитный клапан и безопасно отключает подачу газа или воздуха.
Тип газа природный, сжиженный (газообразная фаза), биогаз и воздух
Ду от 15 до 50
Максимальное входное давление 10 — 500 мбар
Управляющее давление воздуха 0.6…100 мбар
Дифференциальное давление воздуха 0.6…50 мбар
Дифференциальное давление газа 0.6…50 мбар
Управляющее давление камеры сгорания -20…20 мбар
Диапазон настройки выходного давления ±5 мбар
Соотношение давлений газ/воздух 1:1
Напряжение питания 230 В, 120 В, 24 В
Герметичность клапана класс А по EN 161
Время открытия клапана < 0.5 с
Время закрытия клапана < 1 с
Рабочий цикл 100%
Присоединение фланец с резьбой Rp по ISO 7-1
Рабочая температура от –20 до +60 °C
Степень защиты IP 65
Материал корпуса алюминий

Модульная конструкция регуляторов соотношения VAV, VAN позволяет легко объединять их в компактные блоки клапанов с электромагнитными клапанами VAS.

pdf icon Описание (англ., ред. 06.15)
pdf icon Техническая информация (ред. 03.08)
pdf icon Техническая информация (ред. 08.23, англ.)

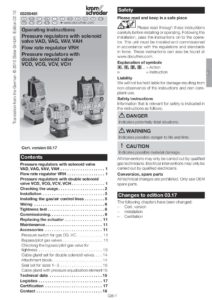

pdf icon Инструкция по эксплуатации VAD, VAG, VAV, VAH, VCD, VCG, VCV, VCH, VRH (ред. 03.23)
pdf icon Инструкция по замене электромагнитного привода в VAD, VAG, VAV, VAH, VCD, VCG, VCV, VCH, VAN (ред. 11.17)

Плавное  регулирование тепловой мощности горелки с помощью регулятора соотношения газ/воздух
