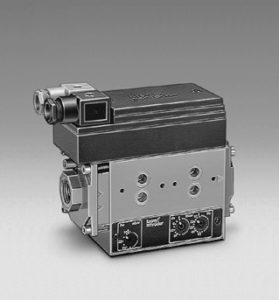

Компактные блоки клапанов Kromschroder CG 1-3 (CG 110..CG 340)

Компактные блоки газовых клапанов СG 1, 2, 3 – минимальные по размеру комплекты газового оборудования для промышленных инжекционных и дутьевых горелок.
Маркировка:
Типоразмер, условный проход
110, 115, 120
220, 225, 240
340
типоразмер 1: CG 110, CG 115, CG 120 — условный проход DN10, DN15, DN20 соответственно
типоразмер 2: CG 220, CG 225, CG 240 — условный проход DN20, DN25, DN40 соответственно
типоразмер 3: CG 340 — условный проход DN40.
Резьба
R внутренняя резьба Rp
Дoпустимое давление на входе
 01 100 мбар
Тип регулятора
-D прецизионный регулятор давления с устанавливаемым стартовым давлением
-Z двухступенчатый прецизионный регулятор давления с устанавливаемым стартовым давлением
-V точный пневматический регулятор соотношения газ/воздух
Напряжение питания
T 220/240 В~
M 110 В~
H 24 В~
K 24 В–
Количество клапанов
2 два клапана
Дополнительные опции, * — могут отсутствовать
 W* Датчик-реле давления газа
 F1 Сетчатый фильтр
 D* Дроссель
 S* Указатель положения
 Z* Специальное исполнение, предварителная настройка параметров

Пример: CG 225R01-VT2WF1 — блок клапанов, 2 типоразмер, DN20, максимальное вх. давление 100мбар, регулятор соотношения газ/воздух, 220/240 В АС, датчик-реле давления газа, сетчатый фильтр.

Производитель — Elster GmbH, производятся для комплектации газовых рамп горелок, теплогенераторов торговых марок: Ermaf, Giersch и др.

pdf icon Техническая информация (ред. 05.93)
pdf icon Инструкция по эксплуатации (ред. 06.17)
