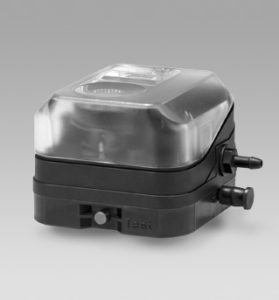

Датчики-реле давления для воздуха Kromschroder DL .. A/K/N/H

Датчики давления воздуха DL .. A, DL .. K, DL .. N, DL .. H предназначены для работы в качестве реле безопасности для избыточного давления, разрежения или перепада в системах, использующих в качестве рабочего тела воздух и дымовые газы (не для горючих или агрессивных газов).
DL .. A — Rp ¼, присоединительные трубки и колесико для настройки.
DL .. K — присоединительные трубки и колесико для настройки.
DL .. H — с блокировкой при повышении давления и ручной деблокировкой.
DL .. N — c блокировкой при понижении давления и ручной деблокировкой.

Обозначения датчиков-реле давления DL

DL Датчик-реле давления воздуха
1,5 – 150  Макс. настройка в мбар
K
A
С присоединительными трубками и колесиком для настройки
Дополнительное соединение Rp ¼ (опция: Rp 1/8)
H
N
С блокировкой при повышении давления
С блокировкой при понижении давления
T Стандарт США
G Контакты с золотым покрытием
-2
-3
-4
-5
-6
-9
Электрическое подключение
с винтовыми клеммами, ½» NPT
с винтовыми клеммами
с винтовыми клеммами, IP 65
4-полюсный штекер, без разъема
4-полюсный штекер, с разъемом
4-полюсный штекер, с разъемом, IP 65
K2
T
T2
N
Красный/зеленый контрольный светодиод на 24 В=/~
Синяя контрольная лампа на 230 В~
Красный/зеленый контрольный светодиод на 230 В~
Синяя контрольная лампа на 120 В~
P С проверочным портом
1
2
С 1 проверочной кнопкой (нижняя мембранная камера +)
С 2 проверочными кнопками (верхняя мембранная камера — , нижняя мембранная камера +)
A Внешняя настройка
W Кронштейн (Z-образный)

Технические характеристики

Температура окружающей и рабочей среды от -15 до +80 °C (-15 .. +60 °C для DL..H, DL..N)
Макс. рабочее давление 50 мбар .. 300 мбар (в зависимости от модели)
Диапазоны срабатывания -0.5 .. 150 мбар (в зависимости от модели)
Штуцеры подачи давления Rp 1/4″ — для избыточного давления
шланг 4.75 х 1 мм — для избыточного давления
шланг 4.75 х 1 мм — для давления разряжения
Материалы высокопрочная пластмасса
Контактная нагрузка 0.05-5 A для DL при 24 — 250 B~
0.01 — 5 A для DL..G при 12 — 250 B~
0.01 — 1 A для DG..G при 12 — 48 B=

Складские позиции:
84444411, Датчик-реле давления воздуха DL 1,5A-3Z, -0.5 — +1.5 mbar
84444790, Датчик-реле давления воздуха DL 40K-3, 5 — 40 mbar

pdf icon Техническая информация (ред. 03.22, англ.)
pdf icon Техническая информация (ред. 03.15)
pdf icon Инструкция по эксплуатации (DL..A, DL…K, ред. 02.23)
pdf icon Инструкция по эксплуатации (DL..H, DL..N, ред. 05.22)

Демонстрация работы датчиков-реле давления воздуха DL..A при разных подключениях.
