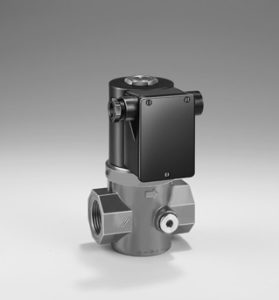

Электромагнитные клапаны для газа Kromschroder VG

Электромагнитные клапаны VG применяются в качестве автоматического запорного органа в системах газоснабжения газопотребляющих установок, газовых горелок и других приборов.
Технические характеристики
Тип газа природный, сжиженный (газообразная фаза), биогаз и воздух
Ду от 6 до 65
Макс. рабочее давление 100 мбар (Ду 10, 15)
360 мбар (Ду 15-65, для биогаза)
500 мбар (Ду 6, 8)
1 бар (Ду 40-65)
1.8 бара (Ду 8, 15, 25)
Присоединение VG..R — внутренняя резьба Rp по ISO 7-1
VG..F — фланец по ISO 7005, PN 16
Время открытия клапана < 1 с.
до 10 с. (с демпфером)
Время закрытия клапана < 1 с.
Рабочее напряжение 230 В, 120 В, 24 В
Герметичность клапана класс А по EN 161
Частота включения произвольно
Продолжительность включения 100%
Степень защиты IP 54
Материал корпуса сплав AlSi
Рабочая температура от –20° до +60 °C
Исполнения клапанов с указателями положения более не поставляются. Двухступенчатое исполнение электромагнитных клапанов VG более не поставляется, вместо них следует использовать соответствующее клапаны VS.
pdf icon Техническая информация (ред. 08.23, англ.)
pdf icon Техническая информация (ред. 06.13 UA)
pdf icon Инструкция по эксплуатации (VG 6 – VG 15/10, ред. 06.23)
pdf icon Инструкция по эксплуатации (VG 10/15 – VG 65, ред. 10.17)
