Каскадный контроллер E8.5064

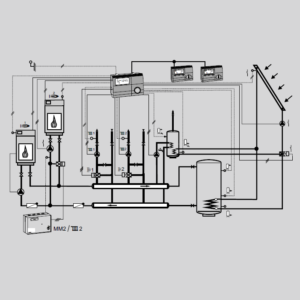

Контроллер E8.5064 гидравлическая схема
Контроллер E8.5064 гидравлическая схема
Контроллер E8.5064 управляет каскадом  теплогенераторов (двумя — самостоятельно и до восьми двухступенчатых ТГ — с использованием котловых модулей Lago 0201R) с контролем температуры всех ТГ и обеспечением равного времени наработки каждого ТГ из каскада; 2 смесительными отопительными контурами (до 16 с использованием модулей расширения Е8.1124) с заданием различных функций каждому из них и баком-накопителем ГВС с линией  рециркуляции. Дополнительно система может управлять отбором теплоносителя от группы солнечных коллекторов или твердотопливного котла. Контроллер E8.5064 соединяется с модулями расширения E8.1124 и котловыми модулями Lago 0201R в одну систему через 4-х проводную шину CAN-BUS без дополнительных принадлежностей.
Типы управляемых теплогенераторов: переключающие, модулируемые (интерфейсы eBus, OpenTherm).
Функции:
— недельная временно-температурная программа, раздельно для каждого из контуров отопления и ГВС;
— погодозависимый режим работы контуров отопления (температура в контурах изменяется в зависимости от наружной температуры);
— второй контур со смесителем можно подключить на контур бассейна, контур подачи постоянной температуры потока, дополнительный контур ГВС или контур подогрева линии обратки котла;
— автоматическое переключение дневной и ночной температуры помещения;
— возможность подключения дистанционных модулей управления с датчиком температуры и влажности помещения;
— настройка временной программы для рециркуляционного насоса ГВС;
— возможность подключения твердотопливного котла;
— возможность подключения гелиоустановки;
— функция антизамерзания системы;
— защита теплообменника от закипания (выбег насосов при отключении теплогенератора);
— защита насосов от заклинивания (посредством непродолжительного включения);
— защита смесителей от заклинивания (проворот смесителя при длительном простое);
— защита теплогенератора от перегрева (аварийный сброс тепла в систему).
pdf icon Описание (ред. 01.06, англ.)
pdf icon Инструкция по монтажу (ред. 11.15)
pdf icon Инструкция по эксплуатации (ред. 11.15)
