Вентиляторы среднего давления RD (0…125 м3/мин, 0…9600 Па)
Вентиляторы среднего давления Elektror RD — центробежные вентиляторы в литом корпусе из алюминиевого сплава, которые предназначены для транспортировки средних количеств воздуха (до 125 м3/мин), технических газов, смесей газов, паров с большими сопротивлениями системы (давление до 9600 Па).
Вентиляторы Elektror серии RD представляют собой радиальные воздуходувки с рабочими колесами с двойными стенками, изготовленными из листового алюминия или листовой стали. Они приводятся в действие напрямую асинхронными двигателями с короткозамкнутым ротором собственного производства компании, специально адаптированными к требованиям воздуходувки и имеющими большие размеры. Предназначены для транспортировки средних количеств воздуха (до 158 м3/мин), технических газов, смесей газов, паров с большими сопротивлениями системы (давление до 10200 Па).
Корпуса из литого алюминия привлекательной формы, а также динамически сбалансированные рабочие колеса обеспечивают работу без вибраций и низкий уровень шума. Надежная конструкция воздуходувок среднего давления Elektror RD обеспечивает длительный срок службы и низкие эксплуатационные расходы. Все приводные двигатели изготовлены в соответствии со степенью защиты IP 54 и соответствуют EN 60034-1 (VDE 0530 – часть 1). Стандартное исполнение двигателей рассчитано на частоту сети 50 Гц и напряжение 230/400 В Δ/Y или 400 В Δ для трехфазного переменного тока и для однофазного переменного тока 230 В в соответствии с IEC 38.
Все вентиляторы серийно оснащены защитной решеткой на стороне всасывания. Транспортировка твердых материалов не допускается, а закрытые лопасти не подходят для транспортировки материала. Если транспортируемая среда содержит твердые вещества или другие примеси, они должны быть отделены фильтром, установленным на стороне всасывания, перед входом в воздуходувку.
В особых случаях серийные модели могут быть адаптированы к спецификациям клиентов с помощью специального оборудования, в результате чего могут быть созданы индивидуальные решения. Мы предлагаем разнообразные комплектующие, например, фильтр тонкой очистки, присоединительные фланцы, дроссельные заслонки и т.д.

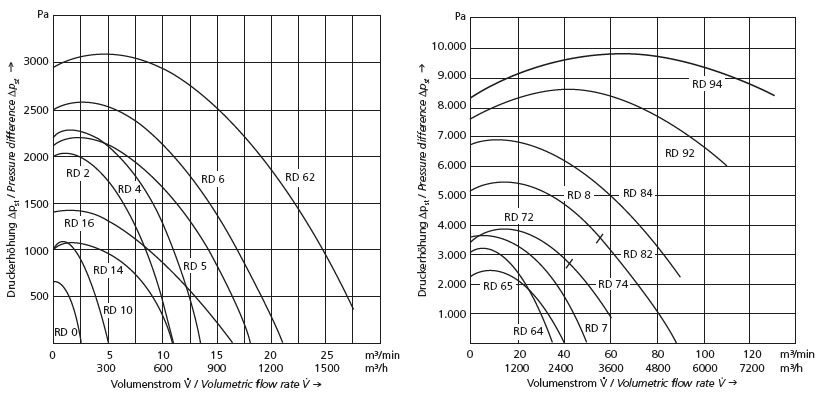

Модельный ряд RD:
| Модель | Производительность, м³/мин | Напор, Па |
| RD 10, RE 10 | 4,9; 4,8 | 1100; 1000 |
| RD 14 | 11,2 | 1110 |
| RD 16, RE 16 | 16,1; 16,0 | 1470; 1460 |
| RD 2; RE 2 | 12,0; 11,8 | 2250; 2230 |
| RD 4; RE 4 | 14,2; 14,1 | 2370; 2340 |
| RD 5; RE 5 | 15,3; 15,6 | 2360; 2350 |
| RD 6, RE 6 | 21,0; 21,0 | 2500; 2500 |
| RD 62 | 27,5; 26,5 | 3000; 3300 |
| RD 64 | 35,0 | 3100 |
| RD 65 | 40,0 | 2300 |
| RD 7 | 50,0 | 3600 |
| RD 72 | 42,5 | 3500 |
| RD 74 | 60,5 | 3500 |
| RD 8 | 55,0 | 5200 |
| RD 82 | 88,0 | 5200 |
| RD 84 | 90,0 | 6800 |
| RD 92 | 110,0 | 7700 |
| RD 94 | 125,0 | 9600 |
 |
