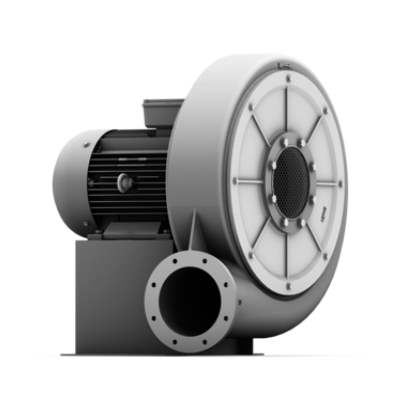

Вентиляторы высокого давления HRD FU ATEX (0…97 м3/мин, 0…16000 Па)
Центробежные вентиляторы высокого давления Elektror HRD во взрывозащищенном исполнении, в соответствии с Директивой 94/9 EC, предназначены для перемещения воздуха, технических газов, смесей газов, паров и других рабочих сред (до 97 м3/мин) при больших сопротивлениях системы (давление до 16000 Па) .
Радиальные вентиляторы Elektror серии ATEX-HRD могут поставляться для зон 1, 2, если взрывоопасная атмосфера состоит из смеси горючих или легковоспламеняющихся газов, туманов, пара и воздуха/кислорода и зоны 22, если взрывоопасная атмосфера состоит из смеси горючей или быстровоспламеняющейся пыли с воздухом/кислородом. Вся эта информация относится к рабочему оборудованию группы устройств II, то есть к устройствам, которые не подходят для использования в присутствии метана/рудничного газа или для горнодобывающей промышленности. В сочетании с двигателями с взрывозащитой типа EEx de Elektror поставляет воздуходувки ATEX для подгруппы воспламенения IIB, в которую входит IIA. Горючие газы, пары и туманы классифицируются в зависимости от температуры воспаления. На это следует обратить внимание при использование рабочего оборудования в сочетании с взрывоопасными смесями. Elektror в стандартной комплектации поставляет оборудование температурного класса T3 или выше (T2, T1). Использование в температурном классе T4 также возможно в некоторых случаях по запросу.
При необходимости мы можем предоставить более подробную информацию о наличии различных типов вентиляторов в соответствии с требованиями взрывозащищенности. Мы рекомендуем вам прислать нам свои требования ATEX, заполнив нашу информационную форму –ATEX_self-assessment Form , связанную с проектом, о необходимом взрывозащищенном оборудовании.
Воздуходувки высокого давления Elektror ATEX – это радиальные воздуходувки с закрытыми рабочими колесами, изготовленными из алюминиевой стали. Рабочее колесо приводится в действие с помощью двигателей соответствующего размера и прямого привода, специально разработанных для этих воздуходувок. Корпуса изготовлены из литого алюминия и соответствуют необходимым свойствам текучести; динамически сбалансированные рабочие колеса обеспечивают безударную работу, низкий уровень шума и высокую эффективность. Надежная конструкция воздуха высокого давления Elektror в конструкции ATEX является основой длительного срока службы и низких эксплуатационных расходов.
Мы предлагаем вентиляторы также для специальных целей, например, для повышенного количества и температуры транспортируемых материалов с повышенной защитой от коррозии, для другого напряжения или частоты, уплотненные вентиляторы, вентиляторы с повышенной степенью защиты.
Модельний ряд HRD FU ATEX:
| Модель вентилятора | Продуктивність, м³/хв |
Напір/розрядження, Па |
| HRD 1T FU-105/0,75 ATEX | < 2,7 | < 4900 |
| HRD 1T FU-105/1,10 ATEX | < 11,0 | < 4900 |
| HRD 14T FU-105/1,50 ATEX | < 12,0 | < 4900 |
| HRD 14T FU-105/2,20 ATEX | < 24,0 | < 4900 |
| HRD 16T FU-105/1,50 ATEX | < 7,0 | < 6100 |
| HRD 16T FU-105/2,20 ATEX | < 20,0 | < 6100 |
| HRD 16T FU-105/3,00 ATEX | < 35,0 | < 6100 |
| HRD 2T FU-95/2,20 ATEX | < 13,5 | < 8500 |
| HRD 2T FU-95/3,00 ATEX | < 27,0 | < 8500 |
| HRD 60 FU-105/4,00 ATEX | < 14,0 | < 10500 |
| HRD 60 FU-105/5,50 ATEX | < 25,0 | < 10500 |
| HRD 60 FU-105/7,50 ATEX | < 39,5 | < 10500 |
| HRD 65 FU-100/4,00 ATEX | < 12,0 | < 9000 |
| HRD 65 FU-100/5,50 ATEX | < 27,0 | < 9000 |
| HRD 65 FU-100/7,50 ATEX | < 62,0 | < 9000 |
| HRD 7 FU-105/11,0 ATEX | < 27,0 | < 16000 |
| HRD 7 FU-105/15,0 ATEX | < 38,0 | < 16000 |
| HRD 7 FU-105/20,0 ATEX | < 97,0 | < 16000 |
 |
Технічна інформація (ред. 04.18, англ.) |
