Модуль расширения Е8.1124





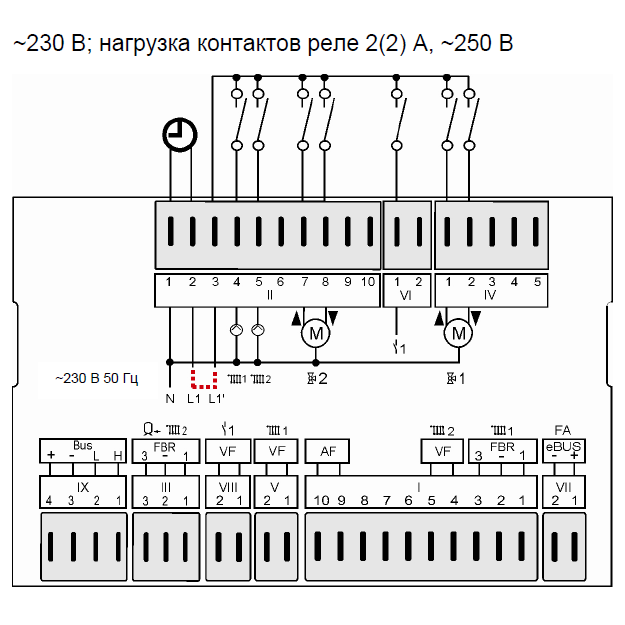

Модуль расширения Е8.1124 используется как самостоятельный элемент так и в сочетании с другими контроллерами для увеличения числа управляемых контуров (соединение через 4-х проводную CAN-Bus-шину напрямую, без дополнительных принадлежностей). Максимальное количество раздельно управляемых отопительных контуров в системе — 16. Один модуль расширения Е8.1124 управляет 2 смесительными отопительными контурами в погодозависимом и обычном режимах, которым можно задавать несколько функций:
- контур бассейна (смес.+теплообменник);
- контур подачи постоянной температуры потока (смеситель);
- дополнительный контур ГВС (прямой);
- контур подогрева обратки котла (смеситель).
Дополнительное многофункциональное реле МФ1 программируется для реализации одной из функций:
01 — Центральный насос (хедер)
02 — Циркуляционный насос
03 — Подкачивающий насос
05 — Насос теплогенератора 1
06 — Насос теплогенератора 2
20 — Управление рецирк. насосом по температуре
21 — управляемый импульсами рециркуляционный насос
22 — Подключение теплогенератора на твердом топливе
23 — Солнечный коллектор
24 — Повышение температуры обратного потока ТГ1
32 — Прямой отопительный контур
02 — Циркуляционный насос
03 — Подкачивающий насос
05 — Насос теплогенератора 1
06 — Насос теплогенератора 2
20 — Управление рецирк. насосом по температуре
21 — управляемый импульсами рециркуляционный насос
22 — Подключение теплогенератора на твердом топливе
23 — Солнечный коллектор
24 — Повышение температуры обратного потока ТГ1
32 — Прямой отопительный контур
