Автоматы управления горелками Kromschroder IFD 244

Автомат управления горелкой IFD 244 предназначен для розжига и контроля основных параметров газовой горелки.
Исполнения:
  • IFD 244 – стандартное исполнение
  • IFD 244..I – со встроенным трансформатором
Обозначения:
IFD Автомат управления горелкой
244 с ионизационным контролем и перезапуском

-3

-5
-10
Время безопасности при запуске tSA:
3 с
5 с
10 с

/1

/2
Время безопасности работы горелки tSB:
1 с
2 с
Q
W
120 В~, 50/60 Гц
230 В~, 50/60 Гц
I Встроенный электронный розжиг
Технические характеристики:
Напряжение питания 120 В, 230 В, 50/60 Гц
для заземленных и незаземленных сетей
Потребляемая мощность 9 ВА
34 ВА во время розжига (IFD 244..I)
Время безопасности при розжиге 3, 5 или 10 сек.
Время безопасности при работе 1 сек.
Контроль пламени ионизационный электрод
Ток ионизации 2 мкА < I < 25 мкА
Напряжение на ионизационном электроде 230 В
Количество выходов на клапаны 1
Напряжение на выходах для
клапана и трансформатора розжига
напряжение питания
Контактная нагрузка макс. 1 А (клапан), макс. 2А (трасформатор розжига)
Контакты авария/работа макс. 2 А. 253 В
Встроенный трансформатор напряжение: 22 кВ
ток: 25 мА
зазор между электродами: 2 — 5 мм.
Защита предохранитель 3.15 А
Дисплей отображается шаг программы и интенсивность сигнала пламени
Степень защиты IP 54
Рабочая температура от –20 до + 60 °С
Материал корпуса ударопрочная и термостойкая пластмасса
pdf icon Техническая информация (ред. 03.08)

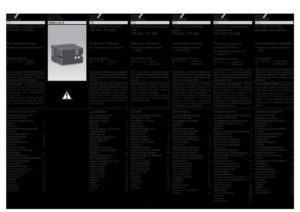

pdf icon Инструкция по эксплуатации (ред. 06.23)
