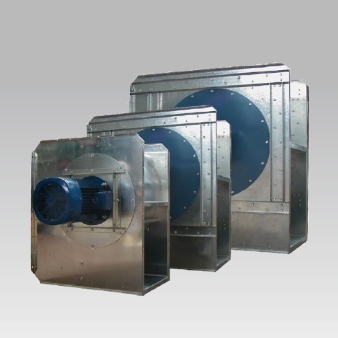

Відцентрові вентилятори Savio SCRK, SFRK (2000 – 60000 м³/год; 100 – 4000 Па)

Savio SCRK, SFRK — серія відцентрових вентиляторів із прямим приводом середнього тиску, призначені для транспортування пари та запиленого повітря. Вентилятори серії SCRK не можна використовувати для подачі повітря з високою концентрацією вологи, що вимагає використання рукава для конденсату. Для цього застосування ми рекомендуємо вентилятори серії SFRK із дренажним патрубком.

Корпус вентилятор виготовлений із товстої оцинкованої сталі з клепаним з’єднанням.
Крильчатка – зі зворотно загнутими профільованими лопатями з алюмінію для моделей SCRK або зварена зі сталі з непрофільованими лопатями для моделей SFRK. Електродвигун – B5, 50 Гц, 230/400 В для потужності до 4 кВт і 400/690 В для більш високих номіналів.

  • Продуктивність: від 2000 до 60000 м³/год;
  • Загальний тиск: від 100 до 4000 Па;
  • Потужність електродвигуна: від 0,55 до 45 кВт.

Максимальна температура повітря, що переміщується, +80 °C у стандартній конструкції. Для значень температур до +170°C вентилятори серій SFRK оснащені зварним корпусом вентилятора, двигуном з подовженим валом, вентилятором, що охолоджує, і покриті термостійкою алюмінієвою фарбою.

Доступні моделі вентиляторів:

  • SCRK 40/A, SCRK 40/B, SCRK 40/C, SCRK 45/A, SCRK 45/B, SCRK 50/A, SCRK 50/B, SCRK 50/C, SCRK 55 /A, SCRK 55/B, SCRK 55/C, SCRK 55/D, SCRK 60/A, SCRK 60/B, SCRK 65/C, SCRK 65/B, SCRK 65/C, SCRK 70 /A, SCRK 70/B, SCRK 70/C, SCRK 75/A, SCRK 75/B, SCRK 75/C, SCRK 80/A, SCRK 80/B, SCRK 80/C, SCRK 90/A, SCRK 90 /B, SCRK 90/C, SCRK 100/A, SCRK 100/B, SCRK 100/C;
  • SFRK 40/A, SFRK 40/B, SFRK 40/C, SFRK 45/A, SFRK 45/B, SFRK 45/C, SFRK 50/A, SFRK 50/B, SFRK 50/C, SFRK 55 /A, SFRK 55/B, SFRK 55/C, SFRK 55/D, SFRK 60/A, SFRK 60/B, SFRK 60/C, SFRK 65/A, SFRK 65/B, SFRK 65/C, SFRK 70 /A, SFRK 70/B, SFRK 70/C, SFRK 75/A, SFRK 75/B, SFRK 75/C, SFRK 80/A, SFRK 80/B, SFRK 80/C, SFRK 90/A, SFRK 90 /B, SFRK 90/C, SFRK 100/A, SFRK 100/B, SFRK 100/C.

Для вибору вентилятора необхідно знати його робочу точку: об’ємну витрату, тиск/розрядження, тип і температуру середовища. Задана робоча точка вентилятора може бути забезпечена підбором відповідної моделі та потужності вентилятора. У таблицях технічної інформації наведені характеристики вентиляторів відповідають щільності робочого середовища (повітря) ρ=1,226 кг/m³ при температурі 15 °C та тиску 760 мм. рт. ст. Якщо задана температура робочого середовища відрізняється від 15 °C, для використання цих характеристик при підборі вентилятора необхідно перерахувати необхідний тиск при 15 °C: Р0=Рз(273+Тз)/(273+15).
